Product Description

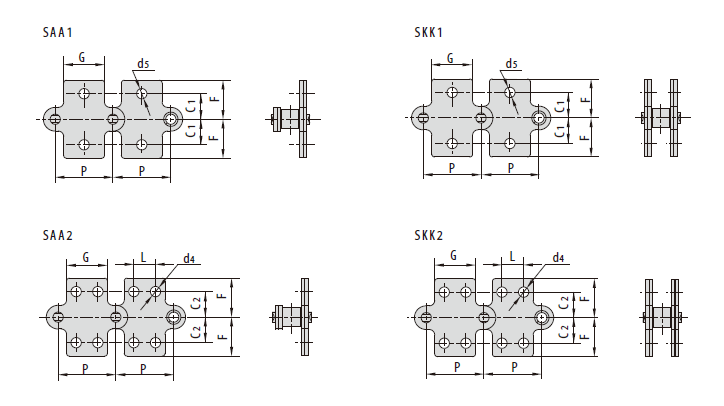

Double Pitch Conveyor Chain Attachments2.pdf
DIN/ISO 链号DIN/ISO Chain No. | ANSI 链号ANSI Chain No. |
P |
G |
F1 |
W |
h 4 |
d 4 |
C |
F 2 |
d 5 |
mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
208A | 2040 | 25.40 | 19.1 | 25.4 | 39.6 | 9.1 | 3.4 | 11.1 | 20.5 | 5.5 |
210A | 2050 | 31.75 | 23.8 | 31.8 | 49.0 | 11.1 | 5.5 | 14.3 | 25.0 | 6.6 |
212A | 2060 | 38.10 | 28.6 | 42.9 | 67.8 | 14.7 | 5.5 | 17.5 | 32.9 | 9.2 |
216A | 2080 | 50.80 | 38.1 | 55.6 | 87.8 | 19.1 | 6.8 | 22.2 | 43.5 | 11.0 |
220A | 2100 | 63.50 | 47.6 | 66.6 | 107.5 | 23.4 | 9.2 | 28.6 | 50.4 | 13.0 |
224A | 2120 | 76.20 | 57.2 | 79.3 | 121.4 | 27.8 | 10.5 | 33.3 | 55.5 | 15.0 |
208B | 25.40 | 23.2 | 25.4 | 39.6 | 9.1 | 4.5 | 11.1 | 20.5 | 5.5 | |
210B | 31.75 | 23.8 | 31.8 | 49.0 | 11.1 | 5.5 | ||||
212B | 38.10 | 35.0 | 38.1 | 57.0 | 14.7 | 6.6 | ||||
216B | 50.80 | 44.0 | 50.8 | 84.0 | 19.1 | 6.6 | ||||
220B | 63.50 | 52.0 | 63.5 | 104.0 | 23.4 | 8.4 | ||||
224B | 76.20 | 60.0 | 76.2 | 120.0 | 27.8 | 10.5 |
链号 Chain No. |
P |
G |
L |
F1 |
W |
h4 |
d4 |
C |
F2 |
d5 |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
208BA1F4 | 25.40 | 23.80 | - | 26.20 | 39.40 | 10.00 | 4.30 | - | - | - |
2060HK1F26 | 38.10 | 28.60 | - | 42.90 | 67.80 | 14.70 | 8.50 | - | - | - |
212BK2F2 | 38.10 | 36.20 | - | 34.90 | 55.50 | 13.00 | 6.20 | - | - | - |
212BA0F1 | 38.10 | 50.80 | - | - | 72.80 | 14.70 | - | - | - | - |
216BSA2F1 | 50.80 | 45.00 | 25.50 | - | - | - | - | 30.00 | 40.00 | 7.50 |
P | G | L | F | W | h4 | d4 |
mm | mm | mm | mm | mm | mm | mm |
25.40 | 19.1 | 9.5 | 25.4 | 39.6 | 9.1 | 3.4 |
25.40 | 23.2 | 12.7 | 25.4 | 39.6 | 9.1 | 4.5 |
31.75 | 23.8 | 11.9 | 31.8 | 49.0 | 11.1 | 5.5 |
38.10 | 28.6 | 14.3 | 42.9 | 67.8 | 14.7 | 5.5 |
38.10 | 28.6 | 14.3 | 42.9 | 67.8 | 14.7 | 5.5 |
50.80 | 38.1 | 19.1 | 55.6 | 87.8 | 19.1 | 6.8 |
50.80 | 38.1 | 19.1 | 55.6 | 87.8 | 19.1 | 6.8 |
63.50 | 47.6 | 23.8 | 66.6 | 107.5 | 23.4 | 9.2 |
63.50 | 47.6 | 23.8 | 66.6 | 107.5 | 23.4 | 9.2 |
76.20 | 57.2 | 28.6 | 79.3 | 121.4 | 27.8 | 11.0 |
76.20 | 57.2 | 28.6 | 79.3 | 121.4 | 27.8 | 11.0 |
101.60 | 76.2 | 38.1 | 104.7 | 151.6 | 36.5 | 13.1 |
101.60 | 76.2 | 38.1 | 104.7 | 151.6 | 36.5 | 13.1 |
链号Chain No. | P | G | L | F | W | h4 | d4 |
mm | mm | mm | mm | mm | mm | mm | |
C2040A1F3 | 25.40 | 19.00 | - | 25.4 | 38.20 | 19.80 | 5.30 |
C2040A1F4 | 25.40 | 19.10 | - | 25.4 | 36.20 | 9.10 | 5.00 |
C2040A2F1 | 25.40 | 19.00 | 9.00 | 25.4 | 38.40 | 9.00 | 5.20 |
C2040A2F18 | 25.40 | 19.10 | 9.50 | 25.4 | 39.60 | 9.10 | M4 |
C2040K1F6 | 25.40 | 19.10 | - | 25.4 | 39.60 | 9.10 | M5 |
C2040K1F8 | 25.40 | 19.00 | - | 25.4 | 39.60 | 9.10 | 6.50 |
C2042A1F4 | 25.40 | 19.00 | - | 25.4 | 39.60 | 9.10 | 5.00 |
C2042F1 | 25.40 | 19.00 | - | 25.4 | 40.00 | 9.00 | 5.20 |
C2042HK1F1 | 25.40 | 19.00 | - | 47.0 | 60.00 | 9.10 | 7.00 |
C2042K2F4 | 25.40 | 20.00 | 12.00 | 26.4 | 35.40 | 9.00 | M4 |
C208AF1 | 25.40 | 19.00 | - | 25.7 | 38.30 | 8.80 | 4.10 |
C208BA1F8 | 25.40 | 14.80 | - | 25.6 | 37.80 | 9.80 | 5.50 |
C208BA2F2 | 25.40 | 23.20 | 12.70 | 25.4 | 39.60 | 9.10 | M5 |
C208BA2F3 | 25.40 | 23.20 | 9.50 | 25.4 | 39.70 | 9.10 | 4.50 |
C208BHK1F7 | 25.40 | 23.20 | - | 25.4 | 39.60 | 9.10 | 6.50 |
C208BK1F11 | 25.40 | 23.20 | - | 25.4 | 39.60 | 9.10 | 6.50 |
C2050A1F6 | 31.75 | 23.80 | - | 31.8 | 49.00 | 11.40 | 6.30 |
C2052A2F1 | 31.75 | 19.00 | 11.90 | 31.8 | 49.00 | 11.10 | 6.00 |
C2052A2F2 | 31.75 | 19.00 | 15.88 | 31.8 | 49.00 | 11.10 | 5.50 |
C2052A2F3 | 31.75 | 25.80 | 12.70 | 31.8 | 49.20 | 11.10 | 4.80 |
C2052K1F10 | 31.75 | 25.00 | - | 32.5 | 57.00 | 11.10 | 5.50 |
C2060A1F38 | 38.10 | 28.60 | - | 42.9 | 67.80 | 14.70 | 5.50 |
C2060A2F26 | 38.10 | 30.00 | 18.00 | 38.0 | 50.00 | 14.70 | 5.50 |
C2060A2F27 | 38.10 | 30.00 | 18.00 | 44.0 | 62.00 | 14.70 | 5.50 |
C2060A2F93 | 38.10 | 50.00 | 30.00 | 44.0 | 63.00 | 30.00 | 9.00 |
C2060HA1F12 | 38.10 | 28.00 | - | 43.4 | 61.80 | 13.90 | 6.60 |
链号Chain No. | P | G | L | F | W | h4 | d4 |
mm | mm | mm | mm | mm | mm | mm | |
C2060HA2F26 | 38.10 | 46.00 | 32.00 | 42.0 | 56.00 | 15.70 | 5.50 |
C2060HF3A2 | 38.10 | 28.60 | 14.30 | 42.9 | 67.80 | 14.70 | 5.20 |
C2060HK1F | 38.10 | 28.60 | - | 42.9 | 67.80 | 14.70 | 8.00 |
C2060HK1F22 | 38.10 | 28.60 | - | 42.9 | 67.80 | 14.70 | 8.50 |
C2060HK1F26 | 38.10 | 28.60 | - | 42.9 | 67.80 | 14.70 | 9.20 |
C2060HK1F33 | 38.10 | 28.60 | - | 42.9 | 67.80 | 14.70 | 8.90 |
C2060HK2F3 | 38.10 | 28.60 | 14.30 | 42.9 | 64.80 | 14.70 | 5.00 |
C2060HK2F94 | 38.10 | 28.00 | 14.30 | 42.8 | 60.40 | 14.70 | 5.60 |
C2060K1F1 | 38.10 | 28.60 | - | 42.9 | 68.00 | 14.70 | 8.50 |
C2060K1F3 | 38.10 | 76.20 | - | 104.7 | 151.60 | 36.50 | 13.10 |
C2060K1F32 | 38.10 | 29.00 | - | 43.5 | 63.50 | 14.85 | 8.50 |
C2062A1F13 | 38.10 | 30.00 | - | 70.2 | 98.00 | 14.70 | 8.50 |
C2062A1F36 | 38.10 | 28.60 | - | 42.9 | 67.80 | 12.50 | 6.80 |
C2062A2F22 | 38.10 | 28.60 | 14.30 | 42.9 | 57.40 | 14.70 | 5.50 |
C2062A2F24 | 38.10 | 28.60 | 14.30 | 42.9 | 67.80 | 14.70 | 4.76 |
C2062A2F6 | 38.10 | 28.60 | 14.30 | 42.9 | 67.80 | 14.70 | 6.00 |
C2062HA1F25 | 38.10 | 28.00 | - | 59.0 | 75.00 | 9.00 | 6.00 |
C2062HA1F4 | 38.10 | 20.00 | - | 45.8 | 65.80 | 9.00 | 6.80 |
C2062HA1F7 | 38.10 | 28.60 | - | 42.9 | 67.80 | 14.70 | 5.20 |
C2062HA2F18 | 38.10 | 28.60 | 14.30 | 42.2 | 57.00 | 14.70 | 5.50 |
C2062HA2F7 | 38.10 | 28.60 | 14.30 | 42.9 | 67.80 | 14.70 | 6.50 |
C2062HF15 | 38.10 | 28.60 | 14.30 | 42.9 | 67.80 | 14.70 | M5 |
C2062HK1F5 | 38.10 | 28.60 | - | 42.9 | 67.80 | 14.70 | 7.90 |
C2062HK2F4 | 38.10 | 28.60 | 14.30 | 42.9 | 56.40 | 14.70 | 5.20 |
C2062HK2F5 | 38.10 | 28.60 | 14.30 | 55.6 | 76.00 | 11.10 | 5.50 |
C2062K2F7 | 38.10 | 28.60 | 14.30 | 42.9 | 67.80 | 14.70 | 6.50 |
C2080A1F78 | 50.80 | 38.10 | - | 55.6 | 87.80 | 19.10 | 6.50 |
