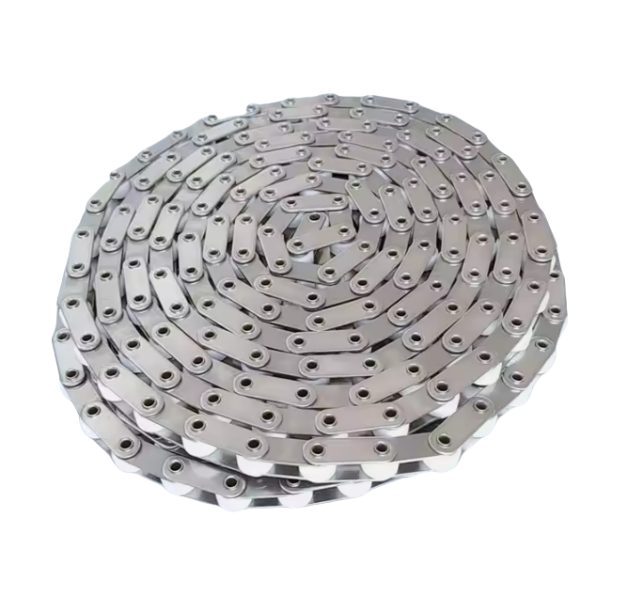

Stainless Steel Hollow Pin Chains

Availability:
Quantity:
Inquire Add to Basket

Product Description

Stainless steel conveying chain mainly includes: stainless steel hollow pin chain,stainless steel conveying chain (M series), stainless steel hollow pin chain (MC series),stainless steel sharp tooth chain and other products, whose structure and size are basically the same as those of similar carbon steel chains;

Using high-quality austenitic and martensitic stainless steel materials, advanced processing technology and efficient process equipment, the products have the characteristics of corrosion resistance, high and low temperature resistance, cleanness,etc. There are two kinds of products with tensile strength indexes for users to choose from.

Products are widely used in metallurgy, food processing. high-temperature or low-temperature equipment manufacturing, sewage treatment and other industries


Parameter

Stainless steel hollow pin chains

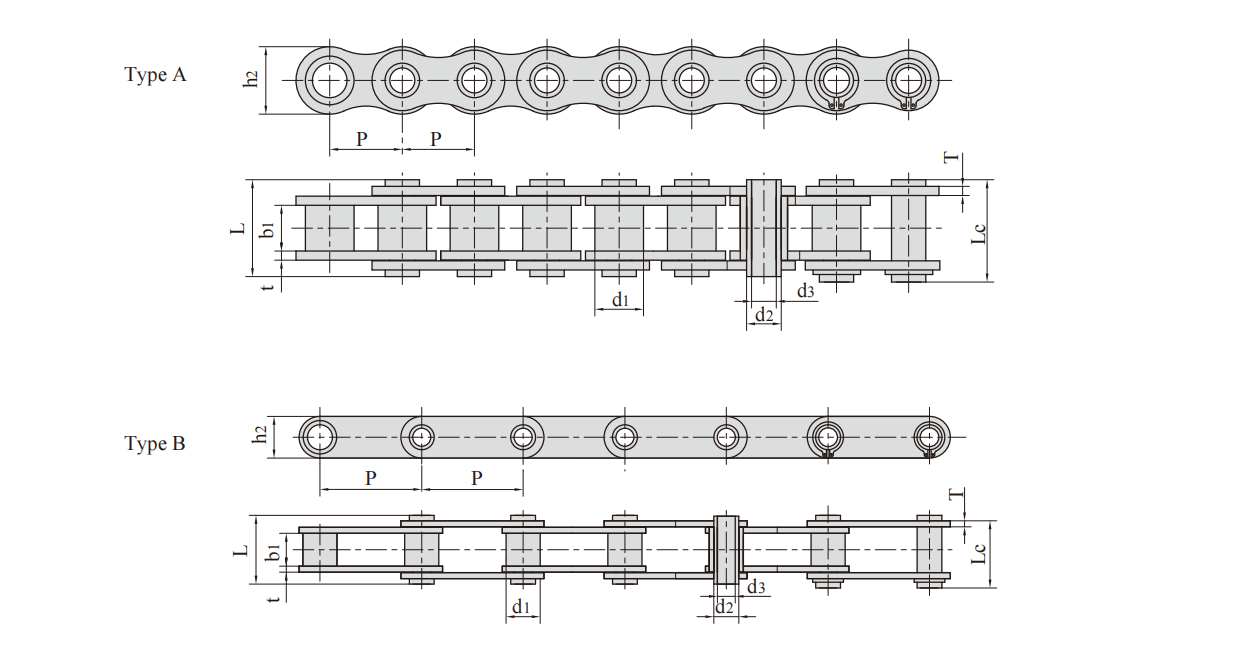

产品图纸1Stainless steel hollow pin chains

Chain No. Pitch Bush
diameter		 Width
between
inner plates		 Pin
diameter		 Pin
length		 Inner
plate
depth		 Plate
thickness		 Breaking
load		 Weight
per
meter		 Type
P d1
max		 b1
min		 d2
max		 d3
min		 L
max		 Lc
max		 h2
max		 t/T
max		 Q
min		 q
mm mm mm mm mm mm mm mm mm  kN/lbf kg/m
08BHPSS 12.700  8.51  7.75  6.55  4.50  16.40  - 11.80  1.60  7.7/1731 0.56  A
08BHPFSS 12.700  8.51  7.75  6.55  4.50  16.40  17.60  11.80  1.60/1.30 7.8/1753 0.50  A
08BHPF5SS 12.700  8.51  7.75  6.30  4.50  16.80  18.00  12.00  1.60  6.7/1506 0.63  A
C08BHPSS 12.700  8.51  7.75  6.55  4.50  16.40  17.60  11.80  1.60/1.30 7.7/1731 0.62  B
40HPSS 12.700  7.95  7.85  5.63  4.00  16.50  17.60  12.00  1.50  7.7/1731 0.55  A
50HPSS 15.875  10.16  9.40  7.03  5.13  20.70  21.90  15.09  2.03  14.0/3147 0.92  A
10BHPF3SS 15.875  10.16  9.65  7.02  5.13  19.05  20.50  14.70  1.70  7.0/1574 0.87  A
60HPSS 19.050  11.91  12.70  8.31  6.00  25.80  26.80  18.00  2.42  16.8/3777 1.31  A
60HPF6SS 19.050  11.91  12.70  8.31  5.00  25.80  26.80  18.00  2.42  15.0/3409 1.40  A
80HPSS 25.400  15.88  15.75  11.40  8.05  32.50  33.80  24.00  3.25  35.0/7868 2.29  A
C2040HPSS 25.400  7.95  7.85  5.63  4.00  16.50  17.60  12.00  1.50  7.7/1731 0.47  B
HB25.4F10SS 25.400  10.16  9.40  7.22  5.12  20.50  21.80  14.95  2.03  12.0/2698 0.84  B
C2050HPSS 31.750  10.16  9.40  7.22  5.12  20.50  21.80  15.00  2.03  14.3/3215 0.77  B
C2060HPSS 38.100  11.91  12.70  8.31  6.00  25.80  26.80  17.00  2.42  16.8/3777 1.03  B
HP50F10SS 50.000  18.00  12.00  8.30  8.30  39.50  40.60  30.00  3.00  30.0/6744 2.71  B
C2080HPSS 50.800  15.88  15.75  11.40  8.05  32.50  33.80  24.00  3.25  35.0/7868 1.83  B

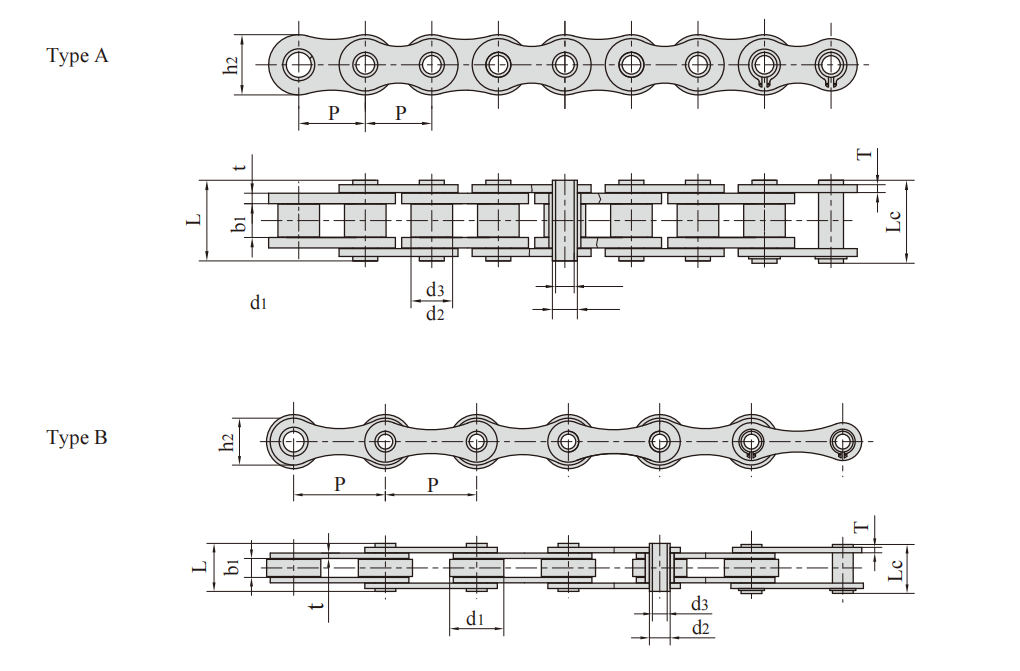

产品图纸2 Stainless steel hollow pin chains

Chain No. Pitch Roller
diameter		 Width
between
inner plates		 Pin
diameter		 Pin
length		 Inner
plate
depth		 Plate
thickness		 Breaking
load		 Weight
per
meter		 Type
P d1
max		 b1
min		 d2
max		 d3
min		 L
max		 Lc
max		 h2
max		 t/T
max		 Q
min		 q
mm mm mm mm mm mm mm mm mm kN/lbf kg/m
10BHPSS 15.875  10.16  9.65  5.94  4.04  19.30  20.50  14.70  1.70  11.0/2473 0.87  A
12BHPSS 19.050  12.07  11.68  6.50  4.00  21.60  22.80  15.90  1.85  14.0/3147 1.12  A
16BHBSS 25.400  15.88  17.02  8.28  4.20  35.20  36.50  21.00  4.15/3.10 25.4/5710 2.50  A
16BHBF1SS 25.400  15.88  12.70  9.53  7.05  30.80  32.20  23.00  4.15/3.10 25.0/5620 2.30  A
HB25.4F6SS 25.400  16.00  8.00  6.05  4.20  19.20  20.20  12.00  2.03  6.0/1349 0.90  B
HP35SS 35.000  20.00  16.00  13.35  10.20  30.40  31.60  26.30  2.50  16.4/3687 2.13  A
HP41.75F1SS 41.750  17.10  20.20  11.11  8.20  35.70  39.00  21.65  3.10  13.2/2967 1.60  A
HP41.75F3SS 41.750  17.00  20.50  11.00  8.30  36.00  39.50  21.40  3.00  13.2/2967 1.64  A
16500HPSS 50.000  30.00  10.50  11.40  8.20  27.40  28.60  26.00  3.10  29.0/6519 2.24  B
HB50F4SS 50.000  30.00  10.00  11.60  8.20  26.60  28.40  25.40  3.00  36.0/8093 1.47  B
HP50F8SS 50.000  25.00  11.20  8.95  6.30  26.00  26.70  20.20  2.50  19.5/4384 1.79  B
HB50.8SS 50.800  30.00  10.50  11.40  8.20  27.40  28.60  26.00  3.10  35.0/7868 2.60  A
HB50.8F13SS 50.800  30.60  13.25  11.40  8.20  30.50  31.70  25.50  3.10  32.0/7194 1.66  B
HB50.8F42SS 50.800  30.00  10.00  11.60  8.00  26.60  30.00  25.40  3.00  50.0/11240 2.00  B
1650HPF3SS 50.800  30.00  10.50  11.20  8.20  27.40  28.60  26.00  3.10  32.0/7194 1.80  B
HB50.8F21SS 50.800  30.00  10.00  11.60  8.20  26.60  28.40  25.40  3.00  36.0/8093 1.46  B
16500HPSS 50.800  30.00  10.50  11.40  8.20  27.40  28.60  26.00  3.10  32.0/7194 1.60  B
HB63F6SS 63.000  30.00  10.00  11.70  8.20  26.70  28.10  26.50  3.10  35.0/7868 2.09  B
HB100F7SS 100.000  30.00  10.00  11.50  8.20  26.50  27.70  25.50  3.00  35.0/7868 1.28  B

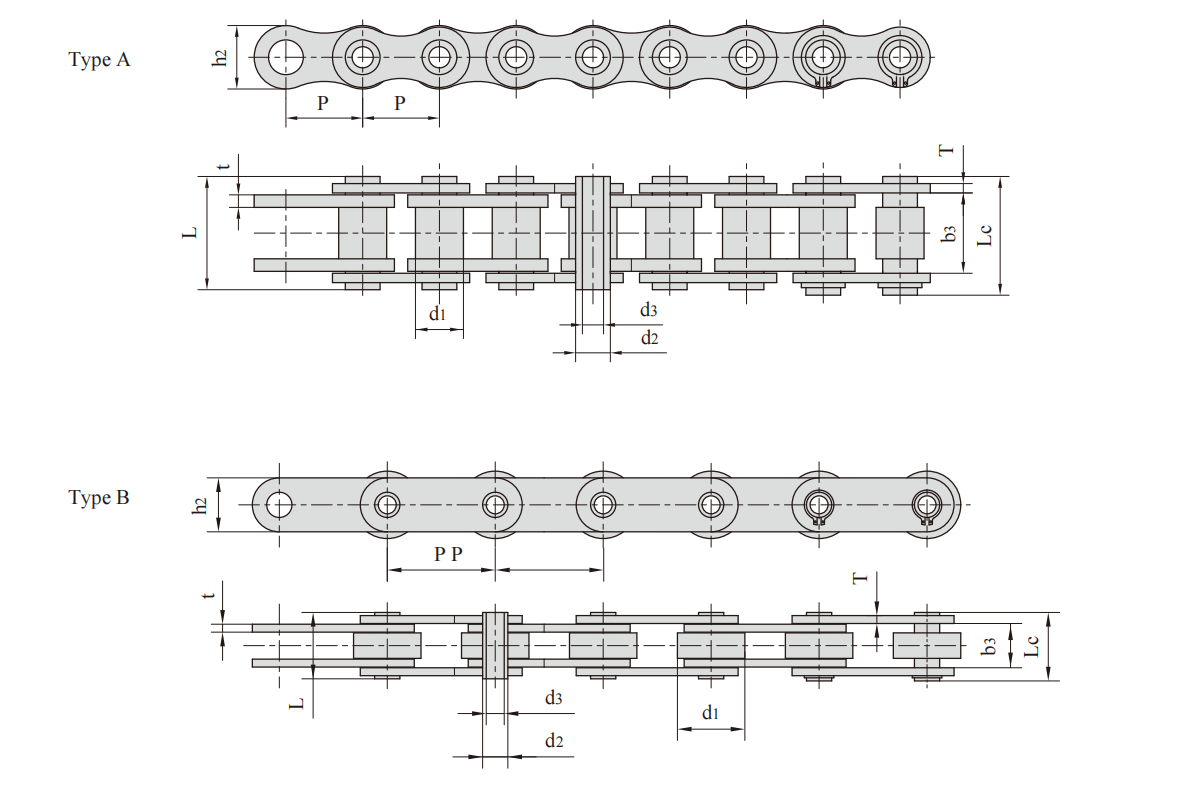

产品图纸3 Stainless steel hollow pin chains

Chain No. Pitch Roller
diameter		 Width
between
outer plates		 Pin
diameter		 Pin
length		 Inner
plate
depth		 Plate
thickness		 Breaking
load		 Weight
per
meter		 Type
P d1
max		 b1
min		 d2
max		 d3
min		 L
max		 Lc
max		 h2
max		 t/T
max		 Q
min		 q
mm mm mm mm mm mm mm mm mm kN/lbf kg/m
08BHPF2SS 12.700  8.51  13.20  6.65  5.20  18.00  19.20  11.80  1.60  7.0/1591 0.50  A
08BHPF3SS 12.700  8.51  13.40  6.65  4.00  19.00  20.20  11.80  1.70  9.8/2227 0.69  A
10BHPF9SS 15.875  10.16  15.80  7.03  5.10  19.20  20.20  14.00  1.85  11.9/2705 0.87  A
12BHPF1SS 19.050  12.07  15.80  8.03  5.40  22.70  23.90  15.80  1.85  13.0/2955 1.20  A
12BHPF8SS 19.050  12.07  12.70  8.03  5.70  22.40  23.90  15.80  1.85  13.0/2955 1.04  A
60HPF3SS 19.050  11.91  12.70  8.40  6.10  24.70  26.00  18.00  2.03  12.0/2727 1.54  A
HP20SS 20.000  12.00  28.80  8.40  6.00  38.00  40.00  18.00  3.00  18.0/4091 3.00  A
HB38.1F5SS 38.100  18.00  22.50  14.00  10.20  32.80  34.30  28.00  3.50  40.0/9091 2.80  B

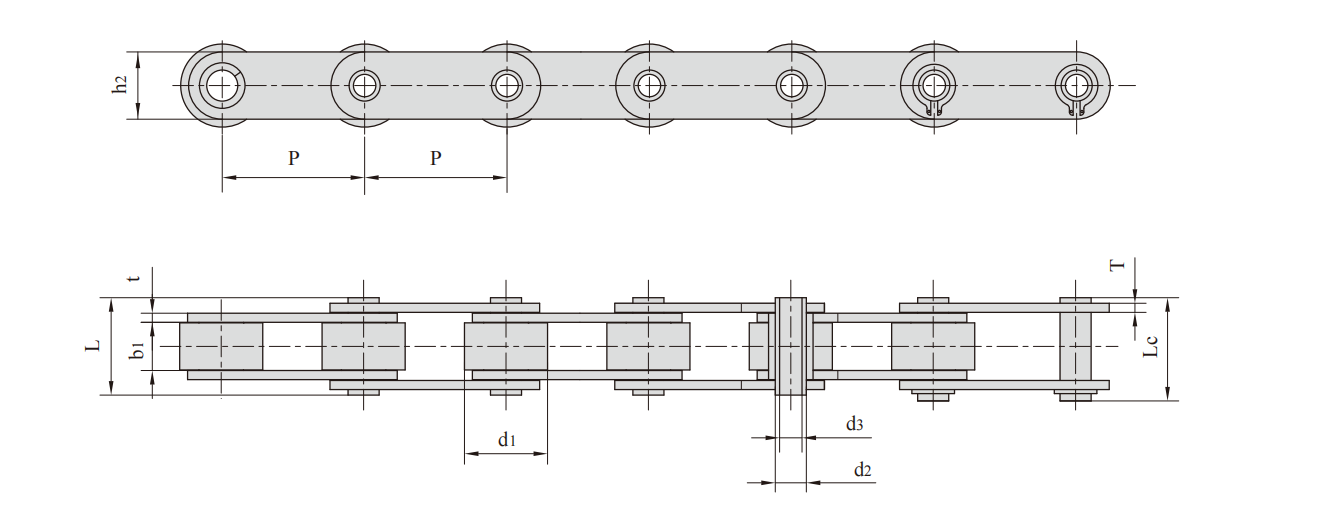

产品图纸4 Stainless steel hollow pin chains




Chain No. Pitch Roller
diameter		 Width
between
inner plates		    Pin
diameter		 Pin
length		 Inner
plate
depth		 Plate
thickness		   Breaking
   load		 Weight
per
meter
P d1
max		 b1
min		 d2
max		 d3
min		 L
max		 Lc
max		 h2
max		 T
max		 Q
min		 q
mm mm mm mm mm mm mm mm mm kN/lbf kg/m
C2042HPSS 25.400  15.88  7.85  5.63  4.00  16.50  17.60  12.00  1.50  7.7/1731 0.79
C2052HPSS 31.750  19.05  9.53  7.22  5.12  20.50  21.80  15.00  2.03  14.3/3215 1.27
C2062HPSS 38.100  22.23  12.70  8.31  6.00  25.80  26.80  17.00  2.42  16.8/3777 1.74
C2082HPSS 50.800  28.58  15.75  11.40  8.05  32.40  33.80  24.00  3.25  35.0/7868 2.86
C2042H-HPSS 25.400  15.88  7.85  5.63  4.00  18.80  19.90  12.00  2.03  7.7/1731 0.96
C2052H-HPSS 31.750  19.05  9.53  7.22  5.12  22.10  23.40  15.00  2.42  14.3/3215 1.46
C2062H-HPSS 38.100  22.23  12.70  8.31  6.00  29.20  30.20  17.00  3.25  16.8/3777 2.02
C2082H-HPSS 50.800  28.58  15.75  11.40  8.05  36.20  37.60  24.00  4.00  35.0/7868 3.30
HB25.4F2SS 25.400  15.89  17.26  9.00  6.35  31.30  32.50  20.00  2.50  24.0/5395 1.99
HB30SS 30.000  20.00  14.70  9.00  6.30  29.00  31.00  20.00  2.50  18.0/4046 2.23
HB45SS 45.000  28.00  17.75  10.00  6.00  34.50  36.60  25.40  3.00  35.0/7868 3.60
HB50F3SS 50.000  25.00  11.50  9.00  6.00  25.00  26.50  20.00  2.50  21.0/4721 1.24
HB50F5SS 50.000  28.00  17.75  10.00  6.00  34.50  36.60  25.00  3.00  35.0/7868 3.43
HB50F6SS 50.000  20.00  17.75  10.00  6.00  34.50  36.60  25.00  3.00  35.0/7868 2.51
C10BHBSS 15.875  10.16  9.65  5.94  4.04  19.30  20.50  14.70  1.70  10.0/2248 0.99
C60HBF4SS 19.080  11.91  12.70  7.00  4.00  25.50  36.60  18.00  2.42  15.0/3372 1.70
MC35SS-P-50 50.000  31.00  14.80  14.00  10.20  31.00  33.00  25.00  3.00  21.0/4721 2.90
4203HPSS 76.200  31.75  15.00  14.00  10.10  25.00  39.00  26.00  3.80  29.4/6609 3.05

Stainless steel conveyor chains (M series)

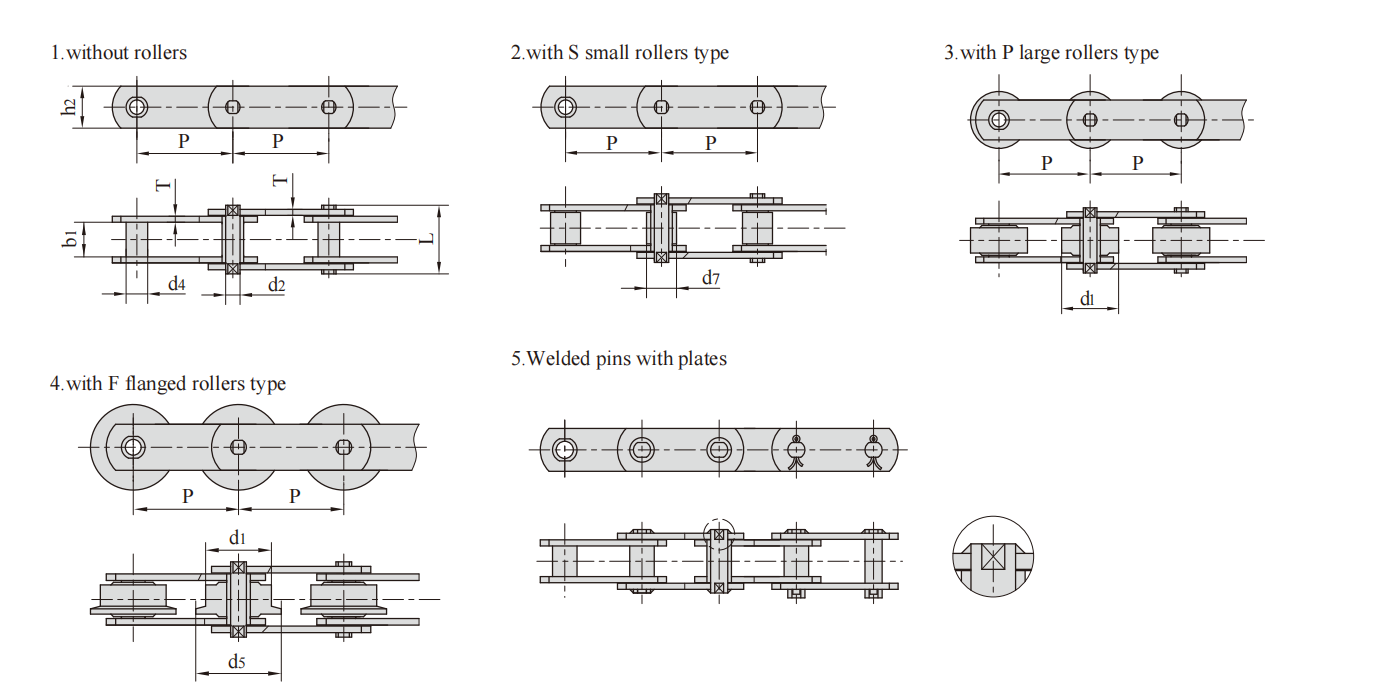

产品图纸5.6 Stainless steel conveyor chains (M series)

Chain No. Pitch Roller
diameter		 Bush
diameter
P  d1
max		 d7
max		 d5
max		  d4
max
mm mm mm mm mm
M20SS 40.0  50.0  63.0  80.0  100.0  125.0  160.0  25.00  12.50  30.00  9.00
M28SS 50.0  63.0  80.0  100.0  125.0  160.0  - 30.00  15.00  36.00  10.00
M40SS 63.0  80.0  100.0  125.0  160.0  - - 36.00  18.00  42.00  12.50
M56SS 63.0  80.0  100.0  125.0  160.0  - - 42.00  21.00  50.00  15.00
M80SS 80.0  100.0  125.0  160.0  - - - 50.00  25.00  60.00  18.00
M112SS 80.0  100.0  125.0  160.0  - - - 60.00  30.00  70.00  21.00
M160SS 100.0  125.0  160.0  - - - - 70.00  36.00  85.00  25.00
Chain No. Width
between
inner plates		    Pin
diameter		 Pin
length		 Plate
depth		   Plate
thickness		 Tensile
strength
b1
min		  d2
max		 L
max		 h2
max		 t/T
max		 Q
min
mm mm mm mm mm kN/lbf
M20SS 16.00  6.00  35.00  18.00  2.50  20.0/4545
M28SS 18.00  7.00  40.00  20.00  3.00  28.0/6364
M40SS 20.00  8.50  45.00  25.00  3.50  40.0/9091
M56SS 24.00  10.00  52.00  30.00  4.00  56.0/12727
M80SS 28.00  12.00  62.00  35.00  5.00  80.0/18182
M112SS 32.00  15.00  73.00  40.00  6.00  112.0/25454
M160SS 37.00  18.00  85.00  50.00  7.00  160.0/36364

Stainless steel conveyor chains (MC series)

产品图纸7.8 Stainless steel conveyor chains (MC series)

Chain No. Pitch Roller
dimension		   Bush
diameter		 Plate
depth
P d1
max		 d7
max		 d5
max		 b11 d4
max		 h2
max
mm mm mm mm mm mm mm
MC28SS 63.0  80.0  100.0  125.0  160.0  36.0  25.0  45.0  4.5  17.5  2.5
MC56SS 80.0  100.0  125.0  160.0  200.0  50.0  30.0  60.0  5.0  21.0  35.0
MC112SS 100.0  125.0  160.0  200.0  - 70.0  42.0  85.0  7.0  29.0  50.0
MC224SS 160.0  200.0  - - - 100.0  60.0  120.0  10.0  41.0  70.0
Chain No. Width
between
inner plates		 Pin
diameter		 Pin
length		 Plate
thickness		 Tensile
strength
b1
min		 d2
max		 d3
min		 L
max		 Lc
max		 t/T
max		 Q
min
mm mm mm mm mm mm kN/lbf
MC28SS 20.0  13.0  8.2  36.0  38.5  3.5  28.0/6364
MC56SS 24.0  15.5   10.2  45.0  47.5  4.0  56.0/12727
MC112SS 32.0  22.0   14.3  62.5  64.3  6.0  112.0/25454
MC224SS 43.0  31.0   20.3  83.0  85.5  8.0  224.0/50909

Stainless steel sharp top chains

产品图纸9 Stainless steel sharp top chains

Chain No. P H α
mm mm
08AF9SS 12.70  17.00  45°

产品图纸10 Stainless steel sharp top chains

Chain No. P H
max		 h
mm mm mm
16AF44SS 25.40  30.30  50.00

产品图纸11 Stainless steel sharp top chains

Chain No. P h2
max		 h T S α
mm mm mm mm mm
08BF30SS-1STA 12.70  10.60  14.50  1.60  0.30  30°

产品图纸12 Stainless steel sharp top chains

Chain No. P H
max		 h
mm mm mm
C20ASS-1STCF1 31.75  60.00  45.00

产品图纸13 Stainless steel sharp top chains

Chain No. P H
max		 h α
mm mm mm
06BSS-2STC 9.525  14.30  10.20  44°

产品图纸14 Stainless steel sharp top chains

Chain No. P H
max		 h
mm mm mm
08BSS-941 12.70  15.80  10.30











Catalogue

download Stainless steel conveyor chains catalogue.pdf
