TXF Series Planet Cone-disk Stepless Speed Variator

Share to:

TXF Series Planet Cone-disk Stepless Speed Variator

Availability:

Quantity:



Inquire Add to Basket

Product Description

TXF series planet cone-disk stepless speed variator

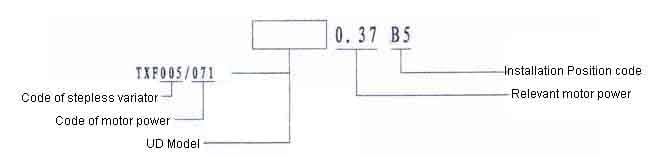

1.Model & mark
2.Basic variator characteristic table
3.Performance parameter for basicmodel & first gear speed reducer
4.Touque curve drawing
5.Basic model size table

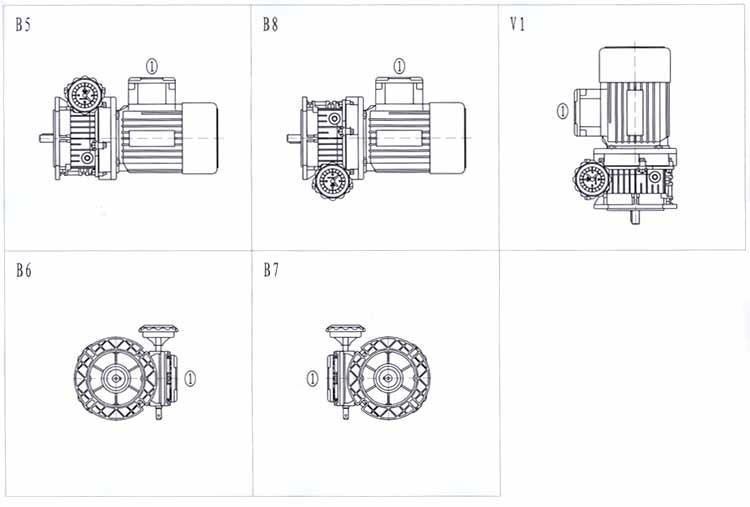

6.TXF installation direction drawing

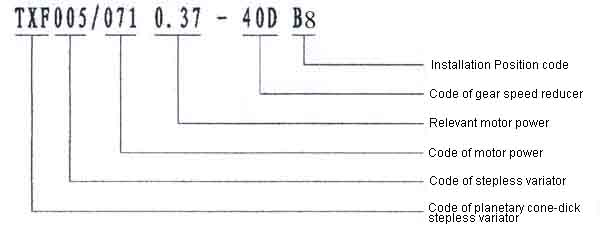

7.Model & mark of basic model & first gear speed reducer
8.TXF & first gear speed reducer size table

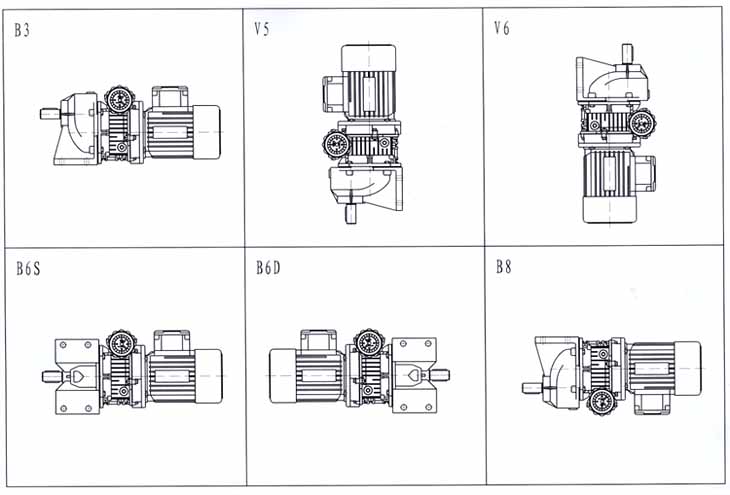

9.Installation direction drawing of basic

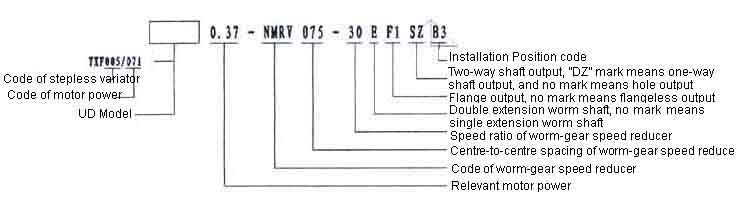

10.Model & mark of basic model & NMRV
11.Characteristic table of basic model & NMRV worm-gear speed reducer
12.Combined outline & installation size for basie model & NMRV

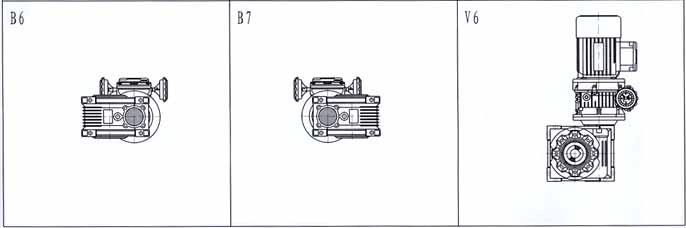

13.Combined Installation direction drawing of basic model & NMRV

Technical Data Sheet

TXF Series Planet Cone-disk Stepless Speed Variator产品图纸1

Basic variator characteristic table
	Power	Model	n2 max	n2 min	M2 min	M2 max	Skit posibilily %	Temperature increase ; ℃
1400	0.25KW/4P	TXF005/071	1000	170	2	6	3-8.8	46
	0.37KW/4P	TXF005/071	1000	170	3	6	3-8.8	46
	0.55KW/4P	TXF010/080	1000	170	4.4	12	3-8.8	46
	0.75KW/4P	TXF010/080	1000	170	6	12	3-8.8	46
	1.1KW/4P	UD1.1	950	165	9	18	3-8.8	46
	1.5KW/4P	UD1.5	950	165	12	24	3-8.8	46
	2.2KW/4P	UD2.2	1000	200	18	36	3-8.8	46
	3KW/4P	UD3	1000	200	24	48	3-8.8	46
	4KW/4P	UD4	1000	200	32	64	3-8.8	46
	5.5KWI4P	UD5.5	1000	200	45	90	3-8.8	50
	7.5KW/4P	UD7.5	1000	200	59	118	3-8.8	50

TXF Series Planet Cone-disk Stepless Speed Variator产品图纸3-1

TXF Series Planet Cone-disk Stepless Speed Variator产品图纸3-2

Type	Figure and size for intallation
Type	A	A1	A2	B	B1	bl	c1	d0	d1(k6)	e1	H	H1	H2	k	L	L2	O	R
TXF005071-40D	112	64	4	190	148	8	27	12	24	30	201	131	165.5	155	48D	255	48	110
TXF010080-40D	130	70	10	212	165	8	31	14.5	28	60	248.5	162	206	188	565.5	310.5	59	120

TXF Series Planet Cone-disk Stepless Speed Variator产品图纸4-1

Motor model	Model	i	n2 r/min	M2 N*m	Motor model	Model	i	n2 r/min	M2 N*m
0.25KW 4P n1=40rpm	TXF050/071~NMRV040	7.5	133~26.7		1.1KN 4P n1=40rpm	UD1.1~MNRV110	50	20~4	320~550
	TXF050/071~NMRV040	10	100~20			UD1.1~MNRV110	60	16, 7~13	368~625
	TXF050/071~NMRV040	15	66, 7~13.3			UD1.1~MNRV130	60	16.7~3.3	373~623
	TXF050/071~NMRV040	20	50~10			UD1.1~MNRV130	80	12.5~2.5	455~754
	TXF050/071~NMRV040	25	40~8			UD1.1~MNRV130	80	12.5~2.5	460~749
	TXF050/071~NMRV040	30	33.3~6.7			UD1.1~MNRV130	100	10~2	522~710
	TXF050/071~NMRV040	40	25~5			UD1.1~MNRV130	100	10~2	531~868
	TXF050/071~NMRV050	40	25~5		1.5KN 4P n1=40rpm	UD1.5~MNRV075	7.5	133~26.7	78~148
	TXF050/071~NMRV050	50	20~4 16.7~3.3			UD1.5~MNRV090	7.5	133~26.7	77~150
	TXF050/071~NMRV050	60	20~4 16.7~3.3			UD1.5~MNRV075	10	100~20	102~192
	TXF050/071~NMRV050	80	12.5~2.5			UD1.5~MNRV090	10	100~20	104~195
0.37KW 4P n1=40Drpm	TXF050/071~NMRV050	7.5	133~26.7	19~36		UD1.5~MNRV075	15	66.7~133	147~270
	TXF050/071~NMRV050	10	100~20	25~47		UD1.5~MNRV090	15	66.7~13.3	150~277
	TXF050/071~NMRV050	15	66.7一13.3	36~65		UD1.5~MNRV075	20	50~10	190~34
	TXF050/071~NMRV050	20	50~ 10	46~82		UD1.5~MNRV090	20	50~10	194~355
	TXF050/071~NMRV050	25	40一8	55一97		UD1.5~MNRV075	25	40~8	229~330
	TXF050/071~NMRV050	30	33.3~6.7	61~107		UD1.5~MNRV090	25	40~8	236~427
	TXF050/071~NMRV050	40	25~5	76~124		UD1.5~MNRV075	30	33.3~6.7	260~390
	TXF050/071~NMRV050	40	25~5	79~134		UD1.5~MNRV090	30	33,3~6,7	270~474
	TXF050/071~NMRV050	50	20~4	89~120		UD1.5~MNRV075	40	25~5	327~360
	TXF050/071~NMRV060	50	20一4	92~155		UD1.5~MNRV090	40	25~5	341~589
	TXF050/071~NMRV060	60	16,7~3.3	104~173		UD1.5~MNRV075	50	20~4	406~ 560
	TXF050/071~NMRV063	80	12.5一2.5	125~173		UD1.5~MNRV110	50	20~4	426~733
	TXF050/071~NMRV063	100	10~2	139~150		UD1.5~MNRV110	60	16.7~3.3	490-833
0.55KW 4P n1=1400rpm	TXF0I0/080-NMRV063	7.5	133~26.7	26-49		UD1.5~MNRV130	60	16.7一3.3	498-831
	TXF0I0/080-NMRV063	10	100~ 20	34一63		UD1.5~MNRV130	80	12,5~2.5	614-009
	TXF0I0/080-NMRV063	15	t6.7~13.3	48一88		UD1.5~MNRV130	100	10~2	696~ 1100
	TXF0I0/080-NMRV063	20	50~10	62~-112	2.2KN 4P n1=1400rpm	UD1.5~MNRV110	7.5	133~26.7	120-226
	TXF0I0/080-NMRV063	25	40一8	75~133		UD1.5~MNRV110	10	100~20	157~294
	TXF0I0/080-NMRV063	30	33.3-6.7	81-146		UD1.5~MNRV110	15	66.7~13.3	228~-418
	TXF0I0/080-NMRV063	40	25~5	105~179		UD1.5~MNRV110	20	50~10	298~519
	TXF0I0/080-NMRV063	50	20-4	123~207		UD1.5~MNRV110	25	40~8	364~ 6614
	TXF0I0/080-NMRV075	50	20-4	129~216		UD1.5~MNRV110	30	33.3~6.7	413~717
	TXF0I0/080-NMRV075	60	16.7~3.3	146~242		UD1.5~MNRV110	10	25~5	533-931
	TXF0I0/080-NMRV075	80	12.5~2.5	176~250		UD1.5~MNRV130	40	25~5	542~932
	TXF0I0/080-NMRV090	90	12.5-2.5	189~ 309		UD1.5~MNRV130	50	20~4	648 ~ 1097
	TXF0I0/080-NMRV090	100	10~2	218~ 350		UD1.5~MNRV130	60	16, 7~3.3	746心1246
0.75KW 4P n1=1400rpm	TXP010/080-XMRV063	7.5	133~26.7	39~73		UD1.5~MNRV130	80	12.5~2.5	921-1499
	TXPD10/080-8MRV063	10	100~20	51~94		UD1.5~MNRV130	100	10-2	1040~1100
	TXP010/080-3MRV063	15	66.7-13.3	72~132	3.0KN 4P n1=1400rpm	UD1.5~MNRV110	7.5	133-26.7	160-302
	TXP010/080-3MRV063	20	50~10	92-168		UD1.5~MNRV130	7.5	133-26.7	160-301
	TXP010/080-3MRV063	25	40~8	112~199		UD1.5~MNRV110	10	100~20	210~392
	TXP010/080~3MRV063	30	33.3~6.7	126~219		UD3.0~MNRV130	10	100~20	211~395
	TXP010/080~3MRV063	40	25~5	156~232		UD3.0~MNRV110	15	66.7~13.3	304~ 558
	TXP010/080~3MRV063	50	20~4	185~310		UD3.0~MNRV130	15	66.7~13.3	307~563
	TXP010/080~3MRV075	50	20~4	192~ 320		UD3.0~MNRV110	20	50~10	398~732
	TXP010/080~3MRV075	60	16.7~3.3	219~300		UD3.0~MNRV130	20	50~10	402~733
	TXP010/080~3MRV090	60	16.7~3.3	230一389		UD3.0~MNRV110	25	40~8	485~ 885
	TXP010/080~3MRV090	80	12.5~2.5	265~428		UD3.0~MNRV130	25	40~8	490~ 885
	TXP010/080~3MRV110	80	12.5~2.5	302~ 50:3		UD3.0~MNRV110	30	33.3~6.7	547~956
	TXP010/080~3MRV110	100	10~2	303~410		UD3.0~MNRV130	30	33.3~6.7	562~973
	TXP010/080~3MRV110	100	10~2	348~ 575		UD3.0~MNRV110	40	25~5	711~ 1030
1.1KW 4P n1=1400rpm	UD1.1~MNRV075	7.5	133~26.7	59~111		UD3.0~MNRV130	40	25~5	720~1242
	UD1.1~MNRV075	10	100~20	77~144		UD3.0~MNRV130	50	20~4	861~ 1463
	UD1.1~MNRV090	10	100~ 20	78~146	4.0KW 4P n1=1400rpm	UD4.0~MNRV110	7.5	133~26.7	213~ 402
	UD1.1~MNRV075	15	66.7~13.3	110~203		UD4.0~MNRV130	7.5	133~26.7	214~401
	UD1.1~MNRV090	15	66.7~13.3	113~ 208		UD4.0~MNRV110	10	100~ 20	279~523
	UD1.1~MNRV075	20	50~10	142~258		UD4.0~MNRV130	10	100~20	281 ~527
	UD1.1~MNRV090	20	50~10	146~ 266		UD4.0~MNRV110	15	66.7~13.8	405~744
	UD1.1~MNRV075	25	40~8	172~ 308		UD4.0~MNRV130	15	66.7~13.8	410~751
	UD1.1~MNRV090	25	40~8	177~ 320		UD4.0~MNRV110	20	50一10	530b~975
	UD1.1~MNRV075	30	33.3~6.7	195~ 340		UD4.0~MNRV130	20	50~10	536~978
	UD1.1~MNRV090	30	33.8~6.7	202~<356		UD4.0~MNRV110	25	40一8	647~ 1020
	UD1.1~MNRV075	40	25~5	245一360		UD4.0~MNRV130	25	40~8	653~1180
	UD1.1~MNRV090	40	25~5	256~442		UD4.0~MNRV130	30	33.3~6.7	749~1298

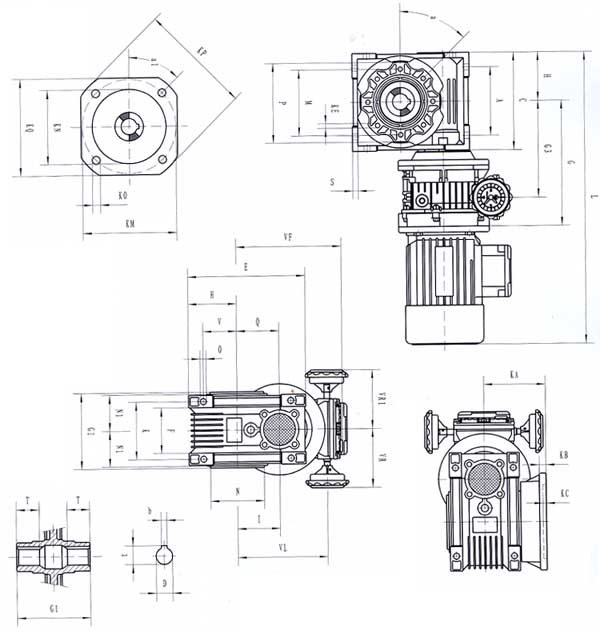

TXF Series Planet Cone-disk Stepless Speed Variator产品图纸5

Model	A	C	D(H8)	E	F	G	G1	G3
TXF0.25-NMRV040	70	100	8	121.5	43	177	78	127
TXF0.25-NMRV050	80	120	25	144	9	187	92	137
TXF0.37-NMRV050	80	120	25	144	9	187	92	137
TXF0.37-NMRV063	100	144	25	174	67	202	112	152
TXF0.55-NMRV063						226		163.5
TXF0.75-NMRV063						120		163.5
TXF0.37-NMRV075	120	172	8	205	72	219.5	120	169.S
TXF0.55-NMRV075						243.5		181
TXF0.75-NMRV075						243.5		181
UD1.1-NMRV075						270.5		213.3
UD1.5-NMRV075						281.5		216.5
TXF0.55-NMRV090	140	206	3$	238	74	260.3	140	198
TXF0.75-NMRV090						260.5		198
UD1.1-NMRV090						287.5		230.5
UD1.5-NMRV090						298.5		33.5
UD1.1-NMRV110	170	252.5	42	295	一	118	155	261
UD1.5-NMRV110						329		264
UD2.2-NMRV110						368		291
UD3.0-NMRV110						368		291
UD4.0-NMRV110						368		291
UD1.5-NMRV130	200	292.5	45	335	一	349	170	284
UD2.2-NMRV130						388		311
UD3.0-NMRV130						388		311
UD4.0-NMRV130						388		311

Model	VF	VL	VR	VRI	K	KE	a	KA
TXF0.25-NMRV04	144.5	122.5	116..5	116.5	60	M6XB (n-4)	45°	72
TXF0.25-NMRV05	154.5	132.5	116.5	116.5	70	M8X10 (n-4)	45°	90
TXF0.37-NMRV05	154.5	131.5	116.5	116.5	70	M8X10 (n-4)	45°	90
TXF0.37-NMRV06	167.5	145.5	116.5	116.5	85	MBXI4(n-4)	45°	102
TXF0.55-NMRV06	190	166	126.5	1265
TXF0.75-NMRV06	190	106	126.5	12065
TXF0.37-NMRV07	179.5	1575	126.3	126.5	90	M8X14 (n-4)	45°	102
TXF0.55-NMRV07	202	178	1263	1265
TXF0.75-NMRV07	201	178	126.5	126.5
UD1.1-NMRV075	203	184	13S	一
UD1.5-NMRV075	221	202	135	一
TXF0.55-NMRV090	217	193	126.5	1265	10 0	M10X18 (n-8)	45°	111
TXF0.75-NMRV090	217	193	126.5	1265
UD1.1-NMRV090	218	199	1DS	一
UD1.5-NMRV090	236	217	11S	一
UD1.1-NMRV110	218	219	126.5	一	11 5	M10X18 (n-8)	45°	131
UD1.5-NMRV110	256	237	135	一
UD2.2-NMRV110	291	268	160	一
UD3.0-NMRV110	291	268	166	一
UD4.0-NMRV110	291	268	166	一
UD1.5-NMRV130	176	257	135	一	12 0	M12X21 (n-8)	45°	144
UD2.2-NMRV130	311	288	166	一
UD3.0-NMRV130	311	288	166	一
UD4.0-NMRV130	3H1	288	166	一

KB	KC	a1	KM	KN (H8)	KO	KP	KQ	b	t	Kg
7	4	45°	87	60	9（m4）	10	9	6	208
9	5	45°	90	70	11（m4）	125	110	8	283
10	6	45°	150	15	11（m4）	180	142	8	783
13	6	45°	165	130	14(m4)	200	170	8	313
13	6	45°	175	152	14(m4)	210	200	10	383
15	6	45°	230	170	14(n8)	2380	260	12	453
15	6	22.5°	255	19	16(n8)	330	290	14	48.8

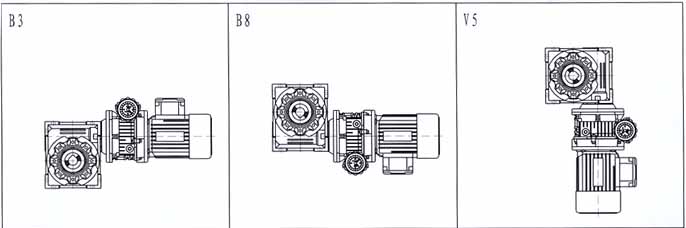

TXF Series Planet Cone-disk Stepless Speed Variator图纸6-1无表格

Catalogue

Variators样本.pdf
